Name: উচ্চ স্থিতিশীলতা ক্ষুদ্রাকৃতির 4-প্যাড এসএমডি প্যাকেজ OCXO 1X সিরিজ এসএমডি 9 এক্স 7 আকার সিন্থেসাইজার ডিজিটাল সুইচ জন্য OCXO
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SMD 9*7 OCXO
Price: 1,499.05 USD
Availability: InStock

ব্র্যান্ড নাম:	SJK
মডেল নম্বর:	SMD 9*7 OCXO
MOQ:	১০০০ পিসি
দাম:	Negotiate
প্যাকেজিংয়ের বিবরণ:	1000 পিসি / রিল
অর্থ প্রদানের শর্তাবলী:	টি/টি

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

SGS, RoHS, REACH

পয়েন্ট:

1X সিরিজ SMD 9*7 OCXO

ঘনত্ব:

10MHz থেকে 50MHz

প্যাকেজের আকার:

9.7*7.5*4.1 মিমি

সরবরাহ ভোল্টেজ:

3.3V/5V

আউটপুট প্রকার:

HCMOS / ক্লিপড সাইন ওয়েভ

সবুজ পণ্য:

RoHS অনুগত, Pb-মুক্ত

যোগানের ক্ষমতা:

প্রতি মাসে 30K পিসি

বিশেষভাবে তুলে ধরা:

৪ প্যাড অক্সো ওসিলেটর

অক্সো ওসিলেটর এসএমডি ৯ এক্স ৭

সুইচ আল্ট্রা লো ফেজ গোলমাল ocxo

পণ্যের বর্ণনা

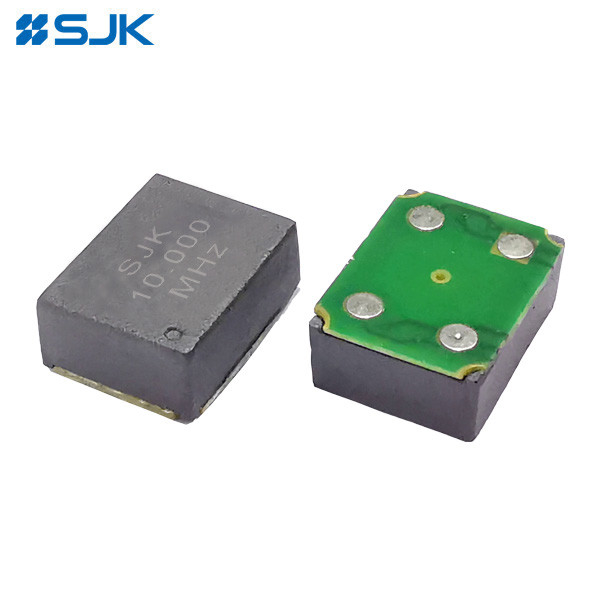

উচ্চ স্থিতিশীলতা ক্ষুদ্রাকৃতির 4-প্যাড এসএমডি প্যাকেজ OCXO 1X সিরিজ এসএমডি 9 * 7 আকার সিঙ্থেসাইজার ডিজিটাল সুইচ জন্য OCXO

বৈশিষ্ট্যঃ

মাত্রা ৯.৭×৭.৫×৪.১ মিমি, মিনিয়েচার ৪-প্যাড এসএমডি প্যাকেজ
3.3V, 5V সরবরাহ ভোল্টেজ
স্তর ৩
আউটপুট প্রকারঃ ক্লিপড সাইন ওয়েভ /এইচসিএমওএস
উচ্চ ফ্রিকোয়েন্সি পরিসীমাঃ 10MHz ~ 50MHz
±20ppb স্থিতিশীলতা -40°C থেকে +85°C
ভোল্টেজ নিয়ন্ত্রণ (ইলেকট্রনিক ফ্রিকোয়েন্সি টিউনিং) উপলব্ধ
ছোট সেল, টেস্ট অ্যান্ড ইনস্ট্রুমেন্টেশন, সিনথেসিজার, ডিজিটাল সুইচ, পোর্টেবল টেলিকমিউনিকেশন ডিভাইস ইত্যাদির জন্য অ্যাপ্লিকেশন
RoHS সম্মত / Pb মুক্ত

ইলেকট্রনিক স্পেসিফিকেশনঃ

পয়েন্ট		1X সিরিজ SMD 9*7 OCXO
আউটপুট ওয়েভফর্ম		এইচসিএমওএস		সাইনস ওয়েভ কেটে ফেলা
ফ্রিকোয়েন্সি রেঞ্জ		১০ মেগাহার্টজ থেকে ৫০ মেগাহার্টজ		১০ মেগাহার্টজ থেকে ৫০ মেগাহার্টজ
সরবরাহ ভোল্টেজ		3.৩ ভি	৫ ভোল্ট	3.৩ ভি	৫ ভোল্ট
প্রাথমিক ক্যালিব্রেশন টোলারেন্স		± 500ppb (সর্বোচ্চ)		±500 পিপিবি (সর্বোচ্চ)
		Vcon=+1.65V	Vcon=+2.5V	Vcon=+1.65V	Vcon=+2.5V
ব্যবহার করা ক্রিস্টাল কাটার ধরন		আইটি-কাট ক্রিস্টাল
ফ্রিকোয়েন্সি স্থিতিশীলতা	বনাম তাপমাত্রা	±10ppb (সর্বোচ্চ) -30°C থেকে +70°C এর উপরে
		±20 ppb (সর্বোচ্চ) -40°C থেকে +85°C এর উপরে
	বনাম সরবরাহ ভোল্টেজ	±10ppb সর্বোচ্চ (Vcc±5%)
	বনাম ওয়ার্ম-আপ সময়	তার রেফারেন্স ফ্রিকোয়েন্সির ± 0.1 পিপিএম মধ্যে সর্বোচ্চ 5 মিনিট
	বনাম বয়স্ক	±3.0ppb সর্বোচ্চ./৩০ দিন পরে; ±600ppb সর্বোচ্চ./প্রথম বছর; ±3ppm সর্বোচ্চ.
	বনাম রিফ্লো	± 1.0ppm সর্বোচ্চ, 1 রিফ্লো এবং 24 ঘন্টা পরে পরিমাপ করা হয়।
ভোল্টেজ নিয়ন্ত্রণ চালু পিন ১ (EFC)	ফ্রিকোয়েন্সি সমন্বয় পরিসীমা	±5 পিপিএম মিনিট
	নিয়ন্ত্রণ ভোল্টেজ পরিসীমা	+১.৬৫ ভোল্ট± ১.৬৫ ভোল্ট		+২.৫ ভোল্ট ± ২.৫ ভোল্ট
	স্থানান্তর ফাংশন	ইতিবাচকঃ কন্ট্রোল ভোল্টেজ বৃদ্ধি আউটপুট ফ্রিকোয়েন্সি বৃদ্ধি করে ।
	ইনপুট প্রতিরোধের	১০০ কেও মিনিট।
	ইএফসি রৈখিকতা	± ১০% সর্বোচ্চ
শক্তি	শক্তি অপচয় (@25°C)	0.4 ওয়াট সর্বোচ্চ স্থিতিশীল অবস্থায়; 350mA সর্বোচ্চ চালু অবস্থায়
আউটপুট	আউটপুট লজিক উচ্চ (V)_ওহ)	+২.৪ ভোল্ট মিনিট	+4.5V মিনিট।	-	-
	আউটপুট লজিক কম (V)_ওএল)	+0.4V সর্বোচ্চ।	সর্বোচ্চ ০.৫ ভোল্ট।	-	-
	ডিউটি চক্র	৪৫-৫৫%		-
	লোড	১৫ পিএফ		10KΩ//10pF±10%
	আউটপুট ভোল্টেজ স্তর (পিক টু পিক)	-	-	0.8 ভিপি-পি মিনিট.
	উত্থানের সময় / পতনের সময়	৭ এন এস ম্যাক্স. (ওয়েভফর্মের ২০% থেকে ৮০%)
	ফেজ নয়েজ অফসেট [২০ মেগাহার্টজ] ((টাইপ)	১০ হার্জ	১০০ হার্জ	১ কিলোহার্টজ	১০ কিলোহার্টজ
		-৯৮ ডিবিসি	-১২৬ ডিবিসি	-১৪৫ ডিবিসি	-১৫২ ডিবিসি
অপারেটিং তাপমাত্রা		-20~+70°C, -40~+85°C, অথবা নির্দিষ্ট করুন
সঞ্চয় তাপমাত্রা		-৫৫-+১২৫°সি
প্যাকেজের আকার (LWH)		9.৭৭.৫৪.১ মিমি
প্যাকিং ইউনিট		1000 পিসি/রিল

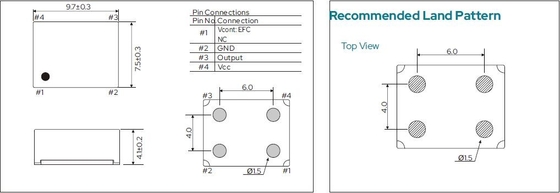

মাত্রা:

উচ্চ স্থিতিশীলতা ক্ষুদ্রাকৃতির 4-প্যাড এসএমডি প্যাকেজ OCXO 1X সিরিজ এসএমডি 9 এক্স 7 আকার সিন্থেসাইজার ডিজিটাল সুইচ জন্য OCXO 0
